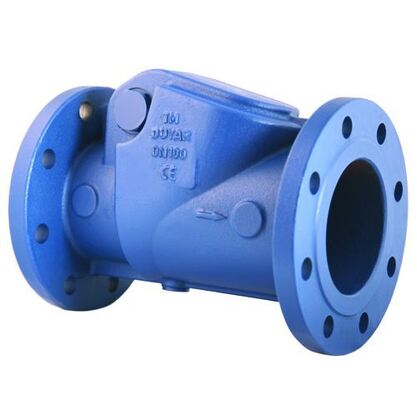

Valvola di controllo oscillante con pressione nominale PN 16 per il funzionamento automatico e sigillamento a bolla nei sistemi di tubazioni

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Luogo di origine Cina
Marca YOUWEI
Certificazione EAC CE

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Materiale Fusione, ottone, acciaio inossidabile, ferro duttile, GGG40 Dimensione della porta DN50-DN1200,Standard,2"-24",DN50-800,3/4"
Energia Manuale, Azionamento elettrico, Idraulico, Azionamento con volantino, GO Pressione Media pressione, bassa pressione, PN10-16, PN1.0/PN1.6,250PSI
temperatura dei media Temperatura media, temperatura normale, bassa temperatura, -10 ~ 100 ℃ Media Acqua, petrolio ecc., gas e così via
Applicazione Generale,irrigazione,distribuzione acqua,industria,sistema idrico Struttura Saracinesca, farfalla, valvola a saracinesca non ascendente
Standard o non standard Standard Nome del prodotto saracinesca, valvola a saracinesca elettrica in ghisa con stelo non ascendente DN40-DN600, valvola a
Standard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Misurare DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 A100
Connessione Estremità flangiate, doppia flangia, BSP, estremità presa, filettatura femmina Materiale del corpo Ferro duttile, DI/CI, DI, ghisa, ottone
Colore Blu,Richiesta del cliente,Requisito del cliente,Giallo,GRIGIO Medio Acqua, Acqua Petrolio Gas
Tipo Valvola a saracinesca, apertura normale, 2 vie, stelo non ascendente/NRS Tipo di valvola valvola a saracinesca
Foca rivestito in gomma, metallo, PTFE
Evidenziare

PN 16 Valvola di controllo oscillante

,

Valvola di controllo di funzionamento automatico

,

Valvola a tenuta a bolla di non ritorno
Lasciate un messaggio
Descrizione di prodotto
Valvola di controllo di oscillazione (PN 16)
La valvola di controllo oscillante (PN 16) è una valvola di non ritorno automatica che si attiva da sola, progettata per prevenire il flusso inverso e proteggere le apparecchiature critiche nei sistemi di condotte.Utilizzando un disco a cerniera che oscilla liberamente su un perno, la valvola consente il flusso in avanti e si chiude automaticamente per gravità e pressione di deflusso.funzionamento a bassa manutenzione in impianti a flusso orizzontale o verticale verso l'alto.
Caratteristiche e vantaggi principali
  • Funzionamento automatico:Funzioni senza sistemi di alimentazione o di controllo esterni. Il disco si apre sotto pressione di flusso in avanti e si chiude rapidamente quando il flusso cessa o si inverte.
  • Resistenza al flusso bassa:Nella posizione completamente aperta, il disco oscilla lontano dal percorso di flusso, offrendo un passaggio fluido che riduce al minimo la caduta di pressione e la turbolenza.
  • Sigillo a bolla:Equipaggiato con un anello di tenuta in elastomero sul disco, che si attacca a un sedile in metallo lavorato o rivestito nel corpo, garantendo la chiusura positiva e zero perdite nella posizione chiusa.
  • PN 16 Pressione nominalePer una pressione di lavoro massima di 16 bar (1,6 MPa / 232 psi) a 20 °C (68 °F), adatta a una vasta gamma di applicazioni industriali e municipali.
  • Costruzione robusta:La carrozzeria pesante e i componenti interni sono progettati per resistere allo shock da martello d'acqua e a cicli ripetuti.
  • Dischi e braccia multipli:Disponibile con disco standard, leva e peso o progettazioni assistite da molla per controllare la velocità di chiusura, mitigare lo slam e consentire il funzionamento in linee verticali.
  • Opzioni di foratura completa e ridotta:Disponibile per soddisfare specifiche esigenze di riduzione della pressione e dei costi.
Specifiche tecniche
Specificità Dettagli
Norme di progettazione e produzione EN 12334, ISO 5752 (face-to-face), ISO 5208 (tasso di fuga A)
Pressione nominale PN 16 (equivalente classe 125)
Intervallo di dimensioni DN 40 (11⁄2") a DN 600 (24") (intervallo tipico)
Materiale del corpo Ferro duttile (EN-GJS-500-7) o ghisa (EN-GJL-250)
Disco / Clapper Ferro duttile o ferro fuso, con anello di tenuta in elastomero integralmente stampato o intercambiabile (norma NBR o EPDM)
Anello del sedile Anello di inserimento meccanizzato integrato del sedile o dell'acciaio inossidabile (AISI 304/316) per una maggiore resistenza all'usura
Pignoni e buste Acciaio inossidabile (AISI 304/316) per la rotazione senza corrosione
Gassette EPDM/NBR standard di guarnizioni ad anello a faccia intera, adatto per flange PN 16/Classe 125
Rivestimento esterno Rivestimento in polvere epossidica di alta qualità (circa 250 μm) secondo la norma EN 14901, in genere RAL 5012
Tipi e configurazioni
  • Controllo di oscillazione standard (orizzontale):Per le condotte orizzontali con direzione di flusso verso l'alto.
  • Controllo di oscillazione verticale:Especificamente progettati con un meccanismo di contrappeso o molla per garantire una corretta chiusura del disco nelle condotte verticali con flusso verso l'alto.
  • Controllo non-slam / silenzio:Incorpora una leva esterna e un peso o un meccanismo di molla interno per facilitare la chiusura rapida e controllata prima dell'inversione del flusso, prevenendo efficacemente il martello d'acqua e il disco.
  • Tipo di wafer (a doppia piastra):Un'alternativa compatta e leggera per applicazioni a spazio limitato (tipicamente PN16/PN40, categoria di prodotto separata).
Opzioni di sigillamento dell'elastomero
  • NBR (nitrile):Standard per acqua, oli, combustibili e idrocarburi.
  • EPDM:Standard per acqua potabile, acqua calda (fino a 120°C), vapore e sostanze chimiche deboli.
  • FKM (Viton ®):Per sostanze chimiche aggressive, alte temperature e idrocarburi aromatici.
  • HNBR, CR (neoprene):Disponibile per specifiche attività chimiche o di acqua di mare.
Applicazioni
  • Linee di scarico della pompa: per prevenire il deflusso e proteggere le pompe
  • Sistemi idrici e fognari: nelle reti di trasmissione e distribuzione
  • Sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC): nei circuiti di raffreddamento e riscaldamento
  • Sistemi di protezione antincendio: in linee di irrigatori e di condotte stazionarie
  • Linee di processo industriale: per servizi generali di acqua, chimici e altri supporti (dipendenti dalla compatibilità)
  • Sistemi di irrigazione e di assunzione dell'acqua
Nota di selezione e installazione critica
Direzione e orientamento del flusso:Deve essere installato con la giusta direzione di flusso (freccia sul corpo).L'installazione verticale è consentita solo con valvole di controllo a oscillazione verticale appositamente progettate..
Dimensioni:La valvola deve essere dimensionata per la velocità di flusso effettiva.
Mitigazione con martello d'acqua:Nei sistemi con potenziale di arresto rapido della pompa o di inversione del flusso, si raccomanda vivamente una valvola di blocco silenziosa o un dispositivo esterno.
Corrente retta a monte/a valle:Consultare le linee guida del fabbricante per le lunghezze minime dei tubi dritti prima e dopo la valvola per garantire un flusso stabile e un corretto funzionamento del disco.
Indicazione dell'ordine
Esempio di formato del codice di ordine:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Swing check valve, dimensione DN200, pressione PN16, corpo in ferro flessibile, sigillo EPDM, tipo orizzontale standard, estremità a fianco)
