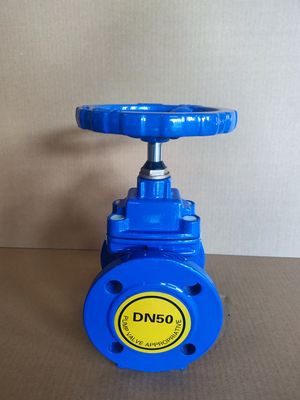

Valvola di porta Pn16 a chiusura morbida a fiocco di ferro flessibile personalizzata con funzione manuale
| Place of Origin | China |
|---|---|
| Marca | Youwei Fluid |
| Certificazione | Quality system certificate |
| Documento | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Se avete qualche problema, offriamo assistenza online 24 ore su 24.
xDettagli
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Descrizione di prodotto
Questa valvola di cancello pronta per l'OEM presenta unprogettazione dello stelo non sollevatocon unsedile di gomma resistente, che garantisce un funzionamento regolare e una tenuta affidabile per le applicazioni di acqua, petrolio, gas e acque reflue. Costruito daferro fuso duttile (GGG50)per la durata, la valvola è conforme a:Pressione nominale PN10/16e supporticonnessioni a fianco(norme DIN2501/EN1092)
Caratteristiche del prodotto
1. Rivestimento antincorrosione non tossico: sia la superficie interna che quella esterna della valvola sono rivestimenti elettrostatici in polvere epossidica non tossica, resistenti alla corrosione e di lunga durata, possono essere utilizzati direttamente nell'acqua potabile,industria alimentare e farmaceutica.
2Materiale: il corpo della valvola, il cofano, il cancello e il volante sono tutti realizzati in ferro nodulare, con elevata resistenza e resistenza alla corrosione.Il sedile della valvola e il corpo sono completamente formati da fusione di precisione senza alcuna lavorazione.
3. tre sigilli O-ring, pressione dell'acqua sotto l'azione di auto-sigillamento assiale, nessun problema di regolazione del sigillo di imballaggio.L'anello antipolvere superiore impedisce alle impurità esterne di entrare all'interno del sigillo dell'albero.
4Quando la valvola è completamente aperta, il cancello è completamente sollevato dal canale di flusso e non vi è alcuna scanalatura nella parte inferiore del sedile, il che non è facile da accumulare.È equivalente al tubo retto e ha la resistenza al flusso più bassa.
Specifica tecnica
1Progettazione in conformità alla norma EN 1171, BS5163, EN 1074-1 e 2.
2Dimensioni faccia a faccia secondo BS 5163, DIN3202.
3. Prova idraulica secondo la norma EN 12266, IS05208.
4. Perforazione delle flange secondo la norma EN 1092-2, ISO 7005-2.
Parametri tecnici
Principali parametri tecnici
|
Pressione di prova |
PN10 Conchiglia: 1,5 MPa |
Sigillatura: 1,1 MPa Sigillazione: 1,76 MPa Sigillatura: 2,75 MPa |
|---|---|---|
| Norma di esecuzione |
DIN 1171 |
|
| Via di guida |
Manuale, elettrico, pneumatico |
|
| Temperatura applicabile |
0°C~80°C |
|
| Fine della connessione |
Flancella: BS EN1092-2 |
|
| Trattamento superficiale |
Rivestimento in polvere di epossidi, 150-50Oum, secondo lo standard AWWA C550. |
|
| Applicazioni |
Acqua potabile, approvvigionamento idrico e drenaggio, trattamento delle acque reflue, irrigazione, aria condizionata, tubi antincendio, ecc. |
|
Materiale delle parti principali
| - No, no, no. | Componente | Materiale |
|---|---|---|
|
01 |
Corpo |
Ferro duttile GGG50 |
|
02 |
Cuneo di plastica |
Ferro duttile GGG50/EPDM |
|
03 |
Stampo |
Acciaio inossidabile Cr13, 304, 316 |
|
04 |
Filtro di carica |
Acciaio galvanizzato al carbonio |
|
05 |
Cappuccio |
Ferro duttile GGG50 |
| 06 |
0-Anello |
NBR o EPDM |
| 07 |
Glandola |
Ferro duttile GGG50 |
| 08 |
Ruota a mano |
Ferro duttile GGG50 |
| 09 |
per la fabbricazione di apparecchi per la trasmissione di dati |
Acciaio galvanizzato al carbonio |
| 10 |
Acciaio a caldo |
Acciaio galvanizzato al carbonio |
| 11 |
Anello di polvere |
NBR o EPDM |
| 12 |
per la fabbricazione di apparecchi per la trasmissione di dati |
Acciaio galvanizzato al carbonio |
| 13 |
Acciaio a caldo |
Acciaio galvanizzato al carbonio |
| 14 |
O-Ring |
NBR o EPDM |
| 15 |
Anello di spinta |
Messini H62 o Hpb59-1 |
| 16 |
Guarnizione di copertura |
EPDM |
| 17 |
Nocciolo di disco |
Bronzo ZQSn5-5-5 |
Nota: L'elenco di materiali sopra riportato è multiplo e parallelo, il primo è la configurazione di base, se hai altri requisiti, ti preghiamo di specificare nell'ordine.
Accessori opzionali: cappuccio manuale della ruota motrice, dispositivo elettrico, dispositivo pneumatico, 2Cr13, 304, 316 stem H62, Hpb59-1 anello di spinta in rame.
