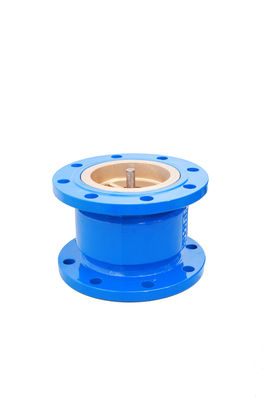

Disegno di flusso completo DIN Silenziamento Valvola di controllo ferro fuso qualsiasi direzione di installazione

  • Full Flow Design DIN Silencing Check Valve Cast Iron Any Direction Installation
Luogo di origine CINESE
Marca Youwei Fluid
Certificazione Quality system certificate
Documento DIN Silencing Check Valve.pdf
Minimum Order Quantity 1

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Type Check Valve Material Cast Iron
Application Water, Oil, Gas Test pressure PN10 PN16 PN25
Temperatura applicabile 0°C~80°C Connection end Flange: EN 1092-2
Evidenziare

Valvola di controllo di silenziamento a pieno flusso

,

Valvola di controllo silenziante in ghisa

,

Valvola di controllo di silenziamento OEM DIN
Lasciate un messaggio
Descrizione di prodotto

La funzione della valvola è quella di impedire il flusso nella direzione opposta e di consentire al mezzo di fluire solo in una direzione.Sotto l'azione della pressione del fluido che scorre in una direzione, il disco della valvola si apre; quando il fluido scorre nella direzione opposta, la pressione del fluido e l'auto-peso del disco della valvola agiscono sul sedile della valvola per interrompere il flusso.Non è adatto per il mezzo con particelle solide e alta viscosità.



Caratteristiche del prodotto

1La breve corsa di chiusura del nucleo della valvola, combinata con la progettazione chiusa della velocità della molla, può ridurre efficacemente l'influenza del martello d'acqua.

2Prima che colpisca il martello d'acqua, la valvola è stata chiusa per ottenere l'effetto muto.

3Progettazione a flusso pieno, perdita d'acqua molto bassa.

4. Poiché l'uso di entrambe le estremità del dischetto guida, può essere applicato a qualsiasi direzione di installazione.



Parametri tecnici

Principali parametri tecnici

Pressione di prova

PN10

 Conchiglia: 1,5 MPa Sigilla: 1,1 MPa

PN16

 Conchiglia: 2,4 MPa Sigilla: 1,76 MPa

PN25

 Conchiglia: 3,75 MPa
Temperatura applicabile

0°C~80°C
Fine della connessione

Flange: EN 1092-2
Trattamento superficiale

Rivestimento in polvere di epossidi, 150-500um, secondo lo standard AWWA C550.
Applicazioni

I tubi per l'acqua potabile, l'approvvigionamento idrico e il drenaggio, il trattamento delle acque reflue, l'irrigazione, il condizionamento d'aria, la lotta contro gli incendi, ecc., devono impedire un flusso di ritorno medio ed eliminare il rumore del martello dell'acqua.

Materiale delle parti principali

- No, no, no, no. Componente Materiale

01

Corpo

Ferro duttile GGG50

02

Fabbricazione

Acciaio inossidabile 304

03

Primavera

Acciaio inossidabile 304

04

Noce esagonale

Acciaio inossidabile 304

05

Dischi

Ferro duttile, di rame o di ottone

06

Sedile

Ferro duttile, di rame o di ottone

07

O-Ring

NBR o EPDM
