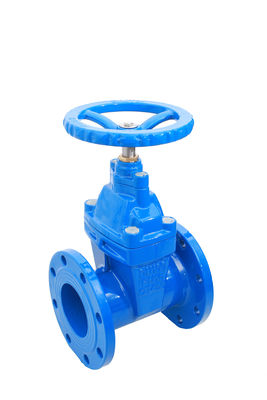

DN100 Valvola di porta in ghisa a canna scura

  • DN100 Cast Iron Dark Rod Gate Valve Manual Operation Double Flange Connection
Luogo di origine CINESE
Marca Youwei Fluid
Certificazione Quality system certificate
Documento Non Rising Stem Resilient S...al.pdf
Minimum Order Quantity 1

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Valve Type Gate Valve Materiale del sedile Resiliente
Body Material Cast Iron Application Water and Wastewater Treatment
Caratteristiche Stampo non sollevato, sedile elastico, design a tubo intero Drive way Manual, Electric, Pneumatic
Evidenziare

DN100 Valvola di apertura a canna scura

,

Ventilazione manuale del cancello a canna scura

,

Valvola di porta a canna scura in ghisa
Lasciate un messaggio
Descrizione di prodotto

Caratteristiche del prodotto

1. Rivestimento antincorrosione non tossico: sia la superficie interna che quella esterna della valvola sono rivestimenti elettrostatici in polvere epossidica non tossica, resistenti alla corrosione e di lunga durata, possono essere utilizzati direttamente nell'acqua potabile,industria alimentare e farmaceutica.

2Materiale: il corpo della valvola, il cofano, il cancello e il volante sono tutti realizzati in ferro nodulare, con elevata resistenza e resistenza alla corrosione.Il sedile della valvola e il corpo sono completamente formati da fusione di precisione senza alcuna lavorazione.

3. tre sigilli O-ring, pressione dell'acqua sotto l'azione di auto-sigillamento assiale, nessun problema di regolazione del sigillo di imballaggio.L'anello antipolvere superiore impedisce alle impurità esterne di entrare all'interno del sigillo dell'albero.

4Quando la valvola è completamente aperta, il cancello è completamente sollevato dal canale di flusso e non vi è alcuna scanalatura nella parte inferiore del sedile, il che non è facile da accumulare.È equivalente al tubo retto e ha la resistenza al flusso più bassa.



Specifica tecnica

1Progettazione in conformità alla norma EN 1171, BS5163, EN 1074-1 e 2.

2Dimensioni faccia a faccia secondo BS 5163, DIN3202.

3. Prova idraulica secondo la norma EN 12266, IS05208.

4. Perforazione delle flange secondo la norma EN 1092-2, ISO 7005-2.



Parametri tecnici

Principali parametri tecnici

Pressione di prova

PN10 Conchiglia: 1,5 MPa
PN16 Conchiglia: 2,4 MPa
PN25 Conchiglia: 3,75MPa

 Sigillatura: 1,1 MPa
Sigillazione: 1,76 MPa
Sigillatura: 2,75 MPa
Norma di esecuzione

DIN 1171
Via di guida

Manuale, elettrico, pneumatico
Temperatura applicabile

0°C~80°C
Fine della connessione

Flancella: BS EN1092-2
Trattamento superficiale

Rivestimento in polvere di epossidi, 150-50Oum, secondo lo standard AWWA C550.
Applicazioni

Acqua potabile, approvvigionamento idrico e drenaggio, trattamento delle acque reflue, irrigazione, aria condizionata, tubi antincendio, ecc.

Materiale delle parti principali

- No, no, no. Componente Materiale

01

Corpo

Ferro duttile GGG50

02

Cuneo di plastica

Ferro duttile GGG50/EPDM

03

Stampo

Acciaio inossidabile Cr13, 304, 316

04

Filtro di carica

Acciaio galvanizzato al carbonio

05

Cappuccio

Ferro duttile GGG50
06

0-Anello

NBR o EPDM
07

Glandola

Ferro duttile GGG50
08

Ruota a mano

Ferro duttile GGG50
09

per la fabbricazione di apparecchi per la trasmissione di dati

Acciaio galvanizzato al carbonio
10

Acciaio a caldo

Acciaio galvanizzato al carbonio
11

Anello di polvere

NBR o EPDM
12

per la fabbricazione di apparecchi per la trasmissione di dati

Acciaio galvanizzato al carbonio
13

Acciaio a caldo

Acciaio galvanizzato al carbonio
14

O-Ring

NBR o EPDM
15

Anello di spinta

Messini H62 o Hpb59-1
16

Guarnizione di copertura

EPDM
17

Nocciolo di disco

Bronzo ZQSn5-5-5

Nota: L'elenco di materiali sopra riportato è multiplo e parallelo, il primo è la configurazione di base, se hai altri requisiti, ti preghiamo di specificare nell'ordine.

Accessori opzionali: cappuccio manuale della ruota motrice, dispositivo elettrico, dispositivo pneumatico, 2Cr13, 304, 316 stem H62, Hpb59-1 anello di spinta in rame.
